產品名稱：雙軸傾角傳感器_LIS328雙軸傾角傳感器電流輸出精度0.1°
主要特性：LIS328是一款低成本電流輸出型雙軸傾角傳感器。標準電流4～20mA輸出，可長距離傳輸達2000米。產品采用最新的MEMS傳感生產工藝生產，體積小、功耗低，是目前市場極具競爭力的產品。
在線詢價
在線詢價
產品手冊下載
視頻指導
軟件下載

產品介紹
LIS328是一款低成本電流輸出型雙軸傾角傳感器。標準電流4～20mA輸出，可長距離傳輸達2000米。產品采用最新的MEMS傳感生產工藝生產，體積小、功耗低，是目前市場極具競爭力的產品。
產品外觀和安裝尺寸可按客戶要求定制，為客戶提供全方案專業的解決方案。
主要特性
◆ 4-20mA輸出接口
◆ 量程0～±90°可選
◆ 精度0.1°
◆ 寬電壓輸入12～35V
◆ 雙軸/單軸傾角測量
◆ 高抗振性能>3500g
◆ 高分辨率0.01°
◆ 小體積55×37×24(mm)（可定制）
應用領域

◆ 石油抽油機姿態

◆ 特種車輛調平

◆ 高空平臺安全保護

◆ 醫療設備角度控制

◆ 地下鉆機姿態導航

◆ 盾構頂管應用

◆ 基于傾角的方向測量

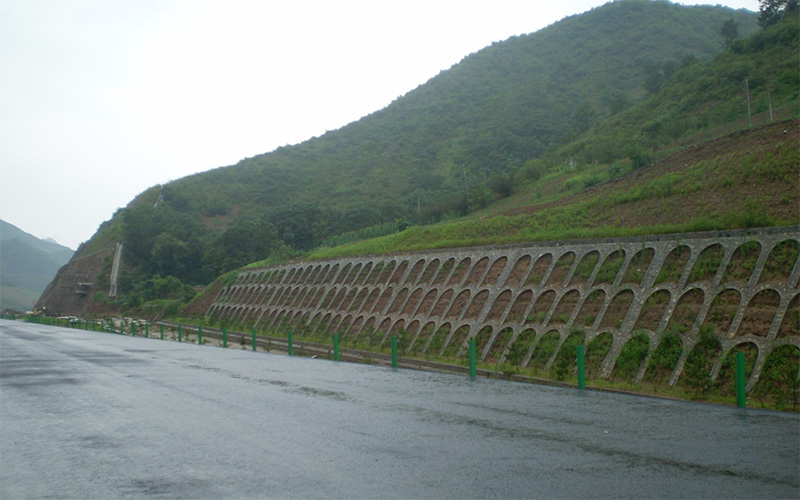

◆ 地質設備傾斜監測

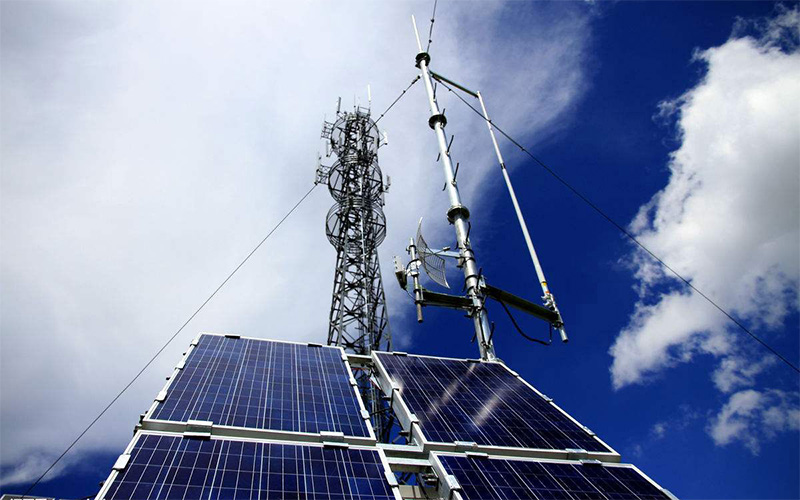

◆ 衛星通訊天線的俯仰角測量

產品性性能

電氣指標
參數	條件	最小值	典型值	最大值	單位
供電電壓		12	12	35	V
工作電流	空載		30		mA
輸出負載	最大	0		500	k?
工作溫度		-40		+85	℃
存儲溫度		-45		+125

性能指標
參數	條件	LIS328-10	LIS328-30	LIS328-90	單位
測量范圍		±10	±30	±90	°
測量軸	LIS328	X-Y	X-Y	X-Y
零點偏移	0°的輸出	12	12	12	mA
零點溫度漂移	-25～85°	±0.01	±0.01	±0.01	°/℃
全量程輸出電流范圍		4-20mA	4-20mA	4-20mA	mA
頻率響應	DC Response	100	100	100	Hz
分辨率	帶寬10Hz	0.01	0.01	0.01	°
精度	常溫	0.1	0.1	0.2	°
沖擊	3500g，0.5ms，3次/軸
重量	100g（不含包裝盒）

注：本性能參數只列出10度，30度，90度特殊測量范圍，其它測量范圍均可按客戶要求定制。

電氣連接
	1	2	3	4	5	6	7
線色	紅色 RED	藍色 BLUE	黑色 BLACK	綠色 GREEN	黃色 YELLOW	棕色 Brown	白色 White
功能	電源正極	NC	GND 地	NC	NC	OutX X軸輸出	OutY Y軸輸出

機械特性
連接器	直接引線(2M)
防護等級	IP67(IP68可定制)
外殼材質	鋁合金磨沙氧化過
安裝	三顆M4螺絲
